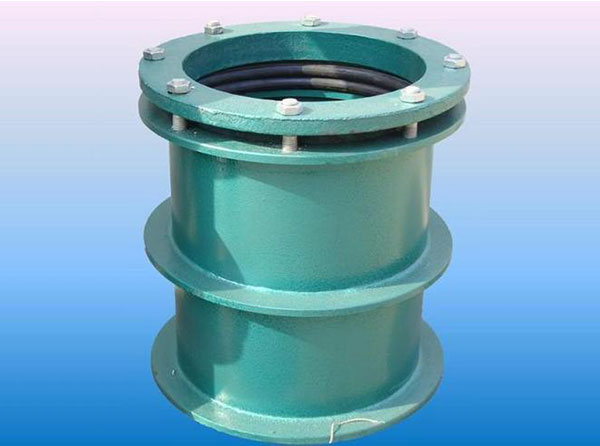

2S404. S312柔性密閉套管

性能特點：
       鋼性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構(建)筑物，對于地震設防要求的地區，如采用鋼性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接，B型鋼性防水套管適用于球墨鑄鐵管。
使用安裝：
1、在加工制作套管前認真熟悉圖紙并分析如何制作安裝預埋套管。
2、給排水套管在制作時應注意，安裝后應管口與墻、梁、柱完成面相平。
3、鋼套管須與止水翼環周邊滿焊。
4、管道坡度應均勻，不得有倒坡，屋面出口處管道坡度應適當增大。
5、檢查所有管件有無裂縫、有無砂眼、管壁是否厚薄均勻。
6、管道在使用前應觀察外觀、灌水和外壁沖水逐根檢查有無裂縫、有無砂眼。
7、檢查所有承插口是否到位、牢固、密實。
8、管道安裝應按施工驗收規范設置支吊架。
9、根據建筑平面圖，結構管面圖以及建筑立面圖，來確定套管的長度。再根據給排水平面圖和大樣圖，并參照標準圖集來制作。
10、在制作防水套管時，翼環和套管厚度應符合規范要求，防水套管的翼環兩邊應雙面滿焊，且焊縫飽滿，平整，光滑，無夾渣，無氣泡，無裂紋等現象。焊好后，把焊渣清理干凈，再刷兩遍以上的防銹漆。在安裝時，套管兩端應用鋼筋三方以上夾緊固定牢固，并不得歪斜。

技術標準：

DN	D1		D2	D3	δ	b	k	重量
	鑄鐵管	球鑄鑄鐵管
75	93	-	140	250	4	10	4	5.33
100	118	118	168	280	4.5	10	5	6.27
150	169	170	219	330	6	10	6	10.06
200	220	220	273	385	8	12	8	15.90
250	271.6	274	325	435	8	12	8	18.68
300	322.8	326	377	500	10	14	10	27.40
350	374	378	426	550	10	14	1O	30.98
400	425.6	429	480	600	10	14	10	34.35
450	476.8	-	530	650	10	14	10	37.85
500	528	532	590	730	10	16	10	44.54
600	630.8	635	690	830	1O	16	10	54.50
700	733	738	790	930	10	16	10	62.19
800	836	842	900	1040	10	16	10	70.65
900	939	945	1000	1140	10	16	10	78.34
1000	1041	1048	1100	1240	10	16	1O	104.7
1100	1144	-	1200	1340	12	20	12	114.1
1200	1246	1255	1310	1450	12	20	12	124.4
