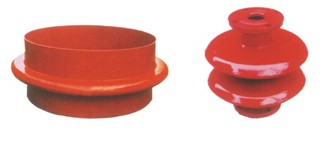

BHKXW型大波紋板盒限位式補償器

【產品別名】：板盒型伸縮補償器、波紋板盒型補償器
【產品規格】：【DN32mm-DN4000mm】
【產品壓力】：0.6-2.5MPa
【產品認證】：ISO9001-2008
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-40度至80度
    板盒型可限位式管道補償器是管道安裝的重要部件之一，該補償器具有體積小，安裝方便，占地面積小，降低勞動強度，省工、省力、省料，實用性強等優點。伸縮量在60-120mm，不滲，不漏，無填料，伸縮性能好，安全可靠，并能節省維修工作量，同時安裝時可不設脹力井，降低工程造價，該補償器結構新穎、合理，無易損件，體積小，重量輕，便于安裝運輸，是管道安裝理想的產品。
大波紋板盒限位補償器簡介：       板盒型可限位式管道補償器是管道安裝的重要部件之一，該補償器具有體積小，安裝方便，占地面積小，降低勞動強度，省工、省力、省料，實用性強等優點。伸縮量在60-120mm，不滲，不漏，無填料，伸縮性能好，安全可靠，并能節省維修工作量，同時安裝時可不設脹力井，降低工程造價，該補償器結構新穎、合理，無易損件，體積小，重量輕，便于安裝運輸，是管道安裝理想的產品。
性能特點：     BHKXW型雙波大波紋板盒式補償器使用壽命高達6500次，伸縮量在20-120mm，不滲漏，無填料，伸縮性能好，安全可靠，并能節省維修工作量，該補償器結構新穎，合理，無易損件，體積小，重量輕，便于安裝運輸，是管道安裝的理想產品。并且適應各種安裝環境包括架空，地溝，直埋等類型的管道。補償器的適應型相當好，滿足多種復雜的安裝環境。板盒型可限位式管道補償器是管道安裝的重要部件之一，該補償器具有體積小，安裝方便，占地面積小，降低勞動強度，省工、省力、省料，實用性強等優點。同時安裝時可不設脹力井，降低工程造價，該補償器結構新穎、合理，無易損件，體積小，重量輕，便于安裝運輸，是管道安裝理想的產品。
1、本產品使用壓力在1.6MPa以下，使用介質:熱水、蒸汽、煤氣、各種油，溫度與管道相同，高層建筑使用佳;
2、本產品大推力0.8-1.2T，使用疲勞壽命6500次;。
3、本產品可廣泛應用于架空管道、地溝管道、直埋管道;。
4、補償器轉向支架可設可不設。
5、本產品只限軸向安裝使用(直線管道)。
6、本產品用于地溝管道時不用砌補償器井。
大板盒波紋補償器具有體積小，安裝方便，占地面積小，降低勞動強度，省工、省力、省料，實用性強等優點，恒眾生產的補償器管嚴格按照標準，全心全意為客戶提供優質的補償器。

序號	規格	公稱通徑	補償量（mm）	峰頂直徑（mm）	產品長度L（mm）
1	1.2" 二波	DN32	60=±30	170	245
2	1.5" 二波	DN40	60=±30	190	255
3	2" 二波	DN50	60=±30	300	325
4	2.5" 二波	DN65	60=±30	320	336
5	3" 二波	DN 80	60=±30	360	340
6	4" 二波	DN100	60=±30	400	350
7	5" 二波	DN125	60=±30	433	360
8	6" 二波	DN150	60=±30	477	385
9	8" 二波	DN200	60=±30	527	390
10	10" 二波	DN250	60=±30	579	420
11	12" 二波	DN300	60=±30	635	435
12	14" 二波	DN350	60=±30	635	440
13	16" 二波	DN400	60=±30	760	460
14	18" 二波	DN450	60=±30	810	460
15	20" 二波	DN500	60=±30	860	460
16	2" 四波	DN50	120=±60	300	590
17	2.5" 四波	DN65	120=±60	360	610
18	3" 四波	DN80	120=±60	360	610
19	4" 四波	DN100	120=±60	400	625
20	5" 四波	DN125	120=±60	433	625
21	6" 四波	DN150	120=±60	477	700
22	8" 四波	DN200	120=±60	527	705
23	10" 四波	DN250	120=±60	579	830
24	12" 四波	DN300	120=±60	635	820
25	14" 四波	DN350	120=±60	635	885
26	16" 四波	DN400	120=±60	760	900
27	18" 四波	DN450	120=±60	810	950
28	20" 四波	DN500	120=±60	860	950
