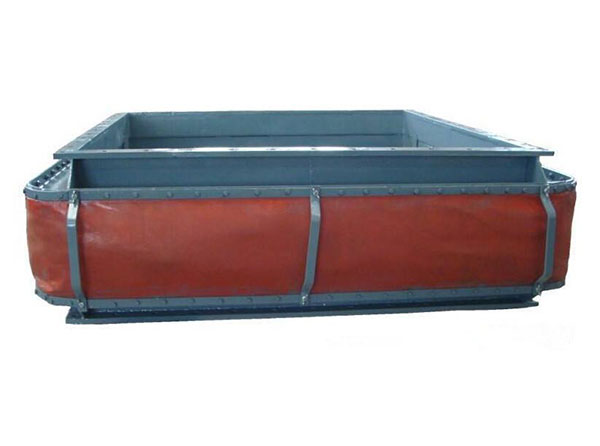

矩形纖維織物補償器

【適用范圍】：【排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備】
【產品材質】：織物纖維
【產品顏色】：紅色，可根據客戶要求調色.
【工作環境】：高溫環境
    風道纖維織物補償器主要由非金屬圈帶、隔熱材料和鋼結構件組成，其中非金屬圈帶由纖維織物、硅膠布、氟料等性能優異的非金屬材料優化結合而成，其產品強度、補償量、密封型、耐腐蝕性及壽命等性能指標均可與國外同類產品相媲美。我公司生產的纖維補償器廣泛應用于電力，冶金、環保，水泥建材，石油化工等行業的煙道、通風管道和需要隔震、軟性連接的工程中替代進口，節約了大量外匯，取得了良好的經濟效益和社會效益。
我廠研制生產的軟位移補償器集國內外同類產品之精華，結構新穎，規格齊全，選材合理，其耐溫、耐磨、耐腐蝕、絕緣和密封性能良好，是當今較為理想的管道位移補償設備。我廠生產的纖維補償器有方形、圓形、單圈式、雙圈式、角向式等結構。它們能同時吸收軸向、側向、傾斜向等各個方向的位移。其方形規格從200×400～6000×6000﹝可作更大尺寸﹞，Dn6000。可滿足用戶各方面的要求，如需要特殊規格的產品，可按用戶要求進行設計制作。并真誠地希望各新老用戶，設計單位推薦使用我廠生產的非金屬柔性位移補償器。
風道纖維織物補償器應用范圍： 1、熱電廠(1)汽機(2)鍋爐(3)除塵；2、水泥廠；3、鋼鐵廠、熔煉爐、焚燒爐；4、熱電廠及核電站；5、空調送風系統；6、玻璃及礦棉業；7、石油化工企業；8、空氣及煤氣清潔廠；9、風機廠；10、鋁廠和碳素廠。 11. 石油化工企業及在工業中一切具有壓力及要求高度柔軟靈活性，必須安裝補償器的地方。
產品優勢： 補償熱膨脹： XB矩形風道纖維織物補償器可以在較少的尺寸范圍內提供較大的多維方向補償。
補償安裝誤差：由于管道連接中，系統誤差在所難免，XB矩形風道纖維織物補償器能較好地消除安裝誤差。
消音隔振：纖維織物，保溫棉本身具有吸音、隔絕振動傳遞的功能，能有效地減少鍋爐、風機等系統的噪音和振動。
無反推力：由于主體材料為纖維織物，無力的傳遞，用非金屬膨脹節可簡化設計。
耐高溫耐腐蝕：使用的氟塑料，有機硅材料具有良好的耐高溫行耐腐蝕等性能。
密封性能好：在各種介質作用下，具有良好的密封性。價格低廉：進口同類產品的1/2～1/3。安裝維修方便。
產品特點：     矩形風道纖維織物補償器可補償軸向、橫向、角向，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。
1、法蘭螺栓應逐步均勻地加壓擰緊，所有螺絲栓松緊度盡可能一致。使用條件惡劣的場合，除加平墊外可添加弱彈簧圈，以防螺母松動。
2、補償器與配套平焊法蘭之間應按工作溫度選用相應橡膠石棉墊片。
3、在試行時，應將補償器限位螺絲作適當調整，便于產品伸長或壓縮。
4、焊管連接時，應將限位螺絲適當松動，防止將補償器限位板拉彎或產品變形。
5、焊接作業時作蓋物遮住橡膠（織物）表面，防止焊渣損傷產品。
風道纖維織物補償器安裝要求： 1、法蘭螺栓應逐步均勻地加壓擰緊，所有螺絲栓松緊度盡可能一致。使用條件惡劣的場合，除加平墊外可加弱簧墊圈，以防螺母松動。
2、補償器與配套平焊法蘭之間應按工作溫度選用相應橡膠石棉墊片。
3、在試行時，應將補償器限位螺絲作適當調整，便于產品伸長或壓縮。
4、焊管連接時，應將限位螺絲適當松動，防止將補償器限位板拉彎或產品變形。
5、焊接作業時作遮蓋物遮住橡膠（織物）表面，防止焊渣損傷產品。

矩形產品規格	管道外徑	A	B	L1	L2	C1	C2	t	t1	t2	t3	L1	L2	n1	N2	c1／c2	d	螺栓孔數n
700×500	700×500	702	502	792	592	760	560	95	95	95	90	570	380	6	4	29／29	14	28
700×700	700×700		702		792		760				95		570		6			32
700×800	700×800		802	814	914	774	874	112	110	109	110	550	654	5	6	36／36	18	30
800×800	800×800	802		914	914	874	874	110	109			654	654	6	6			32
800×1200	800×1200		1202		1314		1274			116	115		1044		9			38
800×1600	800×1600		1602		1714		1674			119	123		1428		12			44
900×400	900×400	902	402	992	492	960	460	96	96	92	92	768	276	8	3	29／29	14	30
900×700	900×700		702	1014	814	974	774	124	121	110	112	726	550	6	5	36／36	18	30
900×1200	900×1200		1202		1314		1274			110	115		1044		9			38
1000×600	1000×600	1002	602	1114	714	1074	674	117	120	112	113	840	448	7	4			30
1000×700	1000×700		702		814		774			110	112		550		5			32
1000×800	1000×800		802		914		874			109	110		654		6			34
1000×1000	1000×1000		1002		1114		1074			120	117		840		7			36
1200×600	1200×600	1202	602	1314	714	1274	674	115	116	112	113	1044	448		4			34
1200×700	1200×700		702		814		774			110	112		550		5			36
1200×800	1200×800		802		914		874			115	116		654	9	6			38
1200×1000	1200×1000		1002		1114		1074			120	117		840		7			40
1200×1200	1200×1200		1202		1314		1274			116	115		1044		9			44
1400×700	1400×700	1402	702	1514	814	1474	774	110	114	110	112	1254	550	11	5			40
1400×800	1400×800		802		914		874			109	110		654		6			42
1400×900	1400×900		902		1014		974			121	124		726		6
1400×1000	1400×1000		1002		1114		1074			120	117		840		7			44
1400×1200	1400×1200		1202		1314		1274			116	115		1044		9			48
1500×800	1500×800	1502	802	1614	914	1574	874	116	122	109	110	1342	654	12	6			42
1500×900	1500×900		902		1014		974			121	124		726
1500×1000	1500×1000		1202		1114		1074			120	117		840		7			44
1500×1200	1500×1200		1202		1314		1274			116	115		1044		9			48
1600×1000	1600×1000	1602	1002	1714	114	1674	1074	117	120	120	117	1440	840		7	36／36	18	46
1600×1200	1600×1200		1202		1314		1274			116	115		1044		9			50
1600×1400	1600×1400		1402	1728	1528	1678	1478	139	140	134	136	1400	1206	10		38／38	22	46
1600×1600	1600×1600		1602		1728		1678			140	139		1400		10			48
1800×900	1800×900		902	1914	1014	1874	974	118	117	121	124	1638	726	14	6
1800×1000	1800×1000		1002		1114		1074			120	117		840		7	36／36	18	50
1800×1200	1800×1200		1202		1328		1278			142	142	1608	994	12				46
1800×1400	1800×1400	1802	1402	1802	1528	1878	1478	135	134	134	136		1026		9			50
1800×1800	1800×1800		1802		1928		1878				135		1608		12			56
2000×1000	2000×1000		1004		1130		1080			135	135		810		6			46
